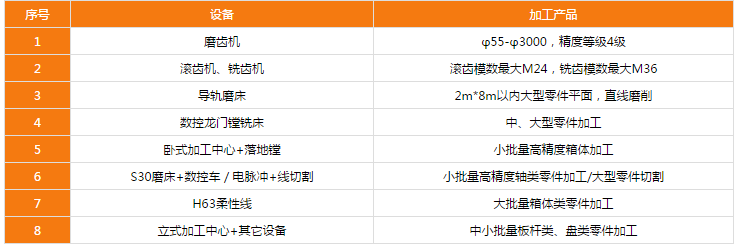

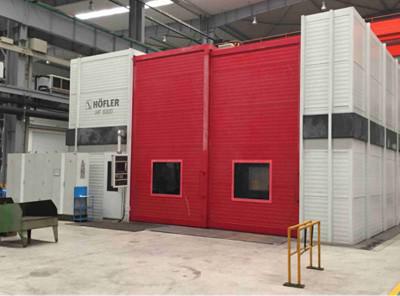

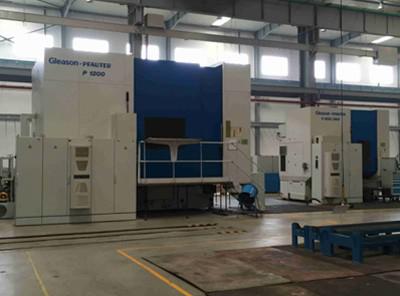

工件       最大齒頂圓(外齒, 無后立柱)         3200mm

              最小齒根圓(外齒)                          200mm

              模數(外齒)                                    2-40mm

              模數(內齒)                                    2-18mm

              齒寬(外齒,螺旋角為0度)               1200mm

              齒寬(內齒,螺旋角為0度)                480mm

磨頭       磨頭旋轉角度（外齒)                   ±35°

              磨頭旋轉角度（內齒)                   ±12°

              砂輪內徑(外齒)                             160mm

              砂輪內徑(內齒)                             100mm

              砂輪外徑(外齒)                             400-500mm

              砂輪外徑(內齒)                             300mm

              砂輪寬度(外齒)                             32-100mm

              砂輪寬度(內齒)                             50mm

工作臺   外徑                                              2000mm

              承重                                              30t

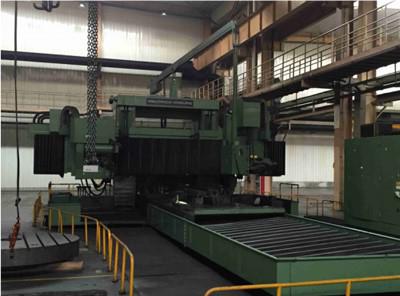

　　采用龍門式布局，由床身、雙立柱及橫梁組成封閉的框架結構。床身與工作臺采用雙V型自位導軌副），工作臺導軌為貼塑導軌。磨頭沿拖板導軌作垂直升降運動；拖板沿橫梁導軌作橫向運動；工作臺縱向運動由液壓驅動，可無級調速，運動平穩，并有油溫控制裝置。磨頭的垂直進給、橫向進給運動、砂輪修整進給運動均由交流伺服系統驅動，各進給軸既可作快速進給運動，又可作斷續進給運動。

1.工作臺(長×寬):8000×2000mm

2.磨削最大寬度:1700mm

3.立柱間距(裝有罩殼):1720mm

4.磨削最大長度: 8000mm

5.工作臺速度為5M/min的最小磨削長度為175mm

6.最大磨削高度: 1550mm

7.T型槽尺寸:

   T 型槽數量   7

   T 型槽間距   210

   T 型槽寬度   28

8.工件最大允許重量:14700Kg

9.磨削精度:

   直線度1000:0.005

   平行度1000:0.008

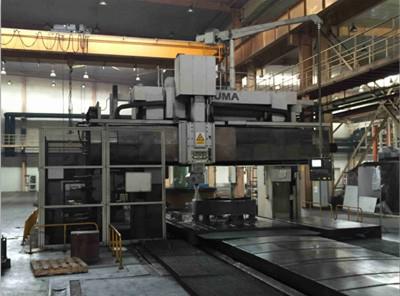

　　本機床是一臺原裝進口的日本大偎，動梁式龍門數控鏜銑床，是一臺高效多功能大型數控機床。本機床有X軸、Y軸、Z軸三個坐標軸，各坐標軸均可以自動定位。本機床能完成銑、鉆、鉸、鏜、攻絲等各種工序的加工，本機床為三軸聯動控制。自帶立臥兩用的附件頭，零件一次裝夾可完成多個面得粗精加工。

工作臺尺寸：2500mm×7800mm

行程：X軸8000mm

           Y軸3700mm

           Z軸道800mm(滑枕   上下)

           W軸1300mm(橫梁上下)

龍門立柱開檔：3050mm

工作臺面到主軸端面 ：0～1720mm

T型槽：24H7×13

主軸：轉速 10～3000 r/min

錐孔：7/24 錐度  NT 50

進給速度：快速進給    X、Y 15m/min

                                    Z 10m/min

                  切削進給   1～10000mm/min

工作臺最大承載：20000Kg

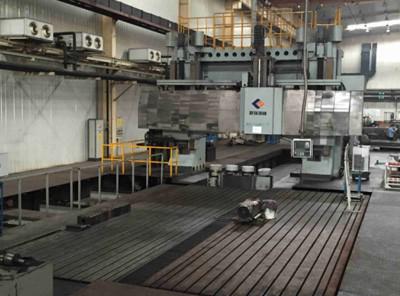

　　本機床是一臺大型動梁式龍門加工中心，是一臺高效多功能數控機床。本機床有X、Y、Z、W1、W2五個坐標軸，各坐標軸均可自動定位。本機床能完成銑、鉆、鉸、鏜、攻絲等各種工序的加工。本機床適用于各種板件、盤件、殼體件、模具等復雜零件的多品種中小批量生產。本機床為三軸三聯動五面體加工機床, 配備雙交換工作臺以完成已加工件和待加工件的自動交換。

工作臺尺寸：2500mm×9000mm

行程：X軸9500mm

          Y軸4500mm

          Z軸1000mm(滑枕上下)

          W軸1450mm(橫梁上下)

主軸功率：37/51Kw

主軸錐孔：ISO 50

主軸端面距工作臺距離：150-2550mm

過龍門寬度：3500mm

工作臺最大承載：2000Kg/m2

定位精度：0.008/1000(全長)

                  X/W 0.015      Y/Z 0.013

重復定位精度：X/Y/Z  0.008        W/0.010

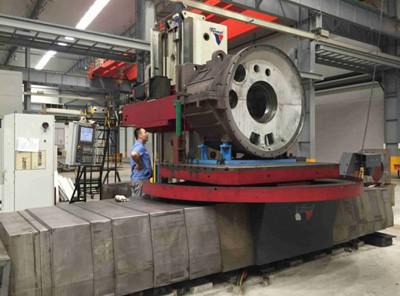

　　捷克飛馬特WFTWFT13臥式鏜銑加工中心有著全世界需求的刨臺式鏜床的最新技術，該機床特點：高剛性、高精度、載重大，可實現一次裝夾、連續控制、高效率加工各類復雜工件，尤其適合中型大小箱體類零件的鏜孔、銑平面、鉆孔等加工。

工作臺尺寸：1800mm×2200mm

鏜桿直徑：Φ130mm

主軸錐孔：ISO  50

主軸轉速：10-3000r/min

滑枕尺寸：400×400mm

X軸行程(工作臺縱向)：3000mm

Y軸行程(主軸箱上下)：2000mm

Z軸行程(立柱橫向) ：1700mm

W軸行程（鏜桿行程）：730mm

全部軸工作進給： 8000mm/min

X、Y快進速度：12000mm/min

Z、W快進速度：10000mm/min

X、Y、 Z、W軸定位精度：0.008mm

X、Y、Z、W軸重復定位精度：0.005mm

工作臺回轉定位精度：  2sec

工作臺回轉重復定位精度：  1sec

工作臺最大承載：12000Kg

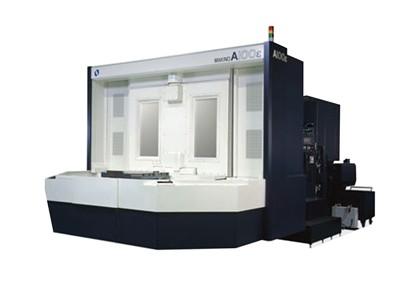

本機床是一臺原裝進口日本的牧野機床，本機床的五大鑄件均經過有限元分析，加強筋布置合理、科學，能承受大的扭矩和沖擊。機床底座為整體鑄造，剛性好，加工時無振動。各軸移動導軌均選用高剛性線性導軌，具有摩擦小、壽命長、動態響應速度快等優點。機床標準配置360°X1回轉工作臺，齒盤定位，分度精度高、剛性好，一次裝夾可對零件進行多面加工。交換機構的定位精度與重復定位精度高，保證零件的加工質量。

工作臺大?。?000×1000mm

X、Y、Z軸行程：1700×1350×1400mm

主軸轉速：20～12000 r/min

主軸中心到工作臺距離：100～1450mm

工作臺中心到主軸軸線距離：70～1470mm

工作臺最小轉角：5°

工作臺旋轉時間90°/180°：5.1s/6.6s

工作臺高度：1500mm

工作臺最大載重：3000kg
